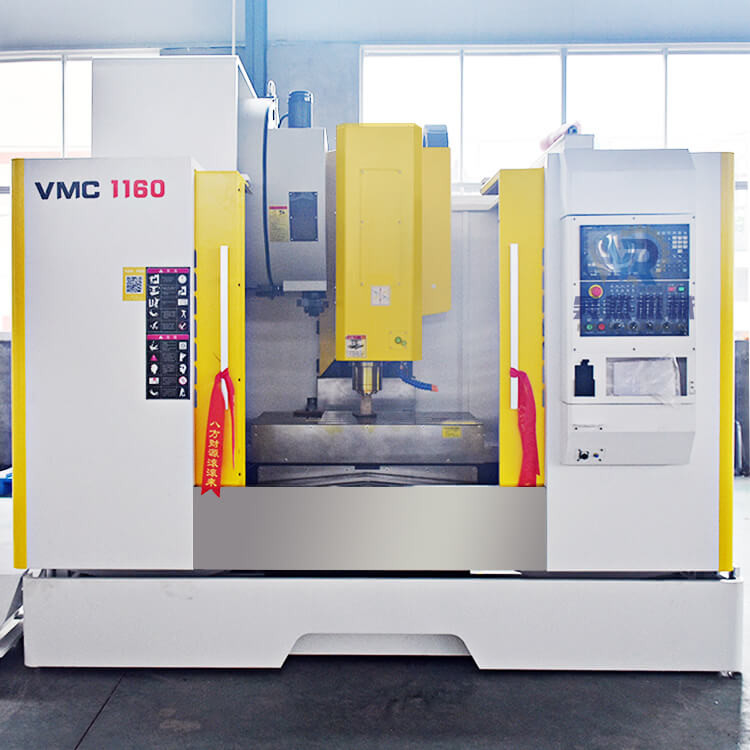

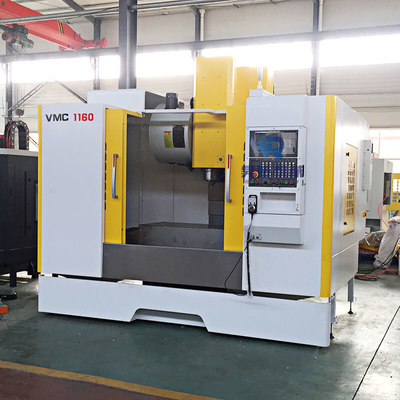

Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

Sono ora online in chat

Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

Grande immagine :  Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

Dettagli:
Luogo di origine: La Cina
Marca: HR
Certificazione: CE ISO
Numero di modello: VMC 1160
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 26700$-32000$ per one set
Imballaggi particolari: pacchetto di legno
Tempi di consegna: Dopo 15-30 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Garanzia commerciale
Capacità di alimentazione: 200 ad un mese

Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

descrizione
Nome: VMC1160 Centro di lavoro di fresatura universale per fresatrice CNC verticale a 5 assi Numero delle asce: 5
Capacità lavorante: A uso medio Gamma di velocità di rotazione del mandrino (r.p.m): 8000 - 12000
No. dei fusi: Singolo Conicità del fuso: BT40
Precisione di posizionamento (millimetri): ±0.005 Ripetibilità (X/Y/Z) (millimetri): ±0.002
Evidenziare:

Grande centro di lavorazione VMC1160

,

Grande centro di lavorazione di CNC VMC

,

Mulino verticale di CNC di asse VMC1160 5

 Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5

Prodotto Paramenters
Modello
VMC650
VMC840
VMC850
VMC855
VMC966 I
Dimensione della Tabella (millimetri)
1000x400
1000x400
1000x500
1000x550
1100x550
Carico permissibile di massimo (chilogrammi)
400
300
500
500
600
Colpo dell'ascissa (millimetri)
650
800
800
800
900
Viaggio dell'asse y (millimetri)
400
400
500
550
600
viaggio di Z-asse (millimetri)
550
550
500
550
600
T-scanalatura
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
centro del fuso alla superficie della guida di Z-asse (millimetri)
485
445
552
590
663
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)
100-650
100-650
110-610
120-670
100-700
Foro conico del fuso
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Velocità di rotazione del mandrino (r/min)
8000
8000
8000
8000
8000
Movimento rapido di X/Y/Z (m/min)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
Peso della macchina (chilogrammi)
3800
3200
5300
5500
5600
Modello
VMC1050
VMC1160
VMC1165
VMC1265 I
VMC1370 I
VMC1580
Dimensione della Tabella (millimetri)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Carico permissibile di massimo (chilogrammi)
500
800
800
800
800
1500
Colpo dell'ascissa (millimetri)
1000
1100
1100
1200
1300
1500
Viaggio dell'asse y (millimetri)
500
600
650
650
700
800
viaggio di Z-asse (millimetri)
550
600
650
650
750
700
T-scanalatura
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
centro del fuso alla superficie della guida di Z-asse (millimetri)
) 575
650
710
710
713
855
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)
100-650
120-720
120-720
120-770
120-870
160-860
Foro conico del fuso
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Velocità di rotazione del mandrino (r/min)
8000
8000
8000
8000
8000
6000
Movimento rapido di X/Y/Z (m/min)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Peso della macchina (chilogrammi)
5500
6500
6800
7000
8000
12000
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 0
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 1




Descrizione di prodotto

Configurazione standard: Linea ferrovia di Taiwan del ▪ del fuso di Taiwan del ▪ delle riviste del disco del ▪ 24 di Pechino KNDSYSTEM
Scelga la configurazione: FANUC Oi mf, Siemens, nuova generazione di Taiwan, ampio numero, sistema di CNC di Mitsubishi
Il doppio trasportatore di chip a spirale del gabinetto del ▪ elettrico del condizionatore d'aria, quarto asse del conveyor▪ a catena del chip, quinto ▪ di asse fila il ▪ del radiatore dell'olio fila lo sbocco del centro

Un centro di lavorazione di CNC di 3-asse/mulino è utilizzato per creare le varie parti industriali. Ciò è raggiunta usando una vasta gamma di lavorazione con utensili e di taglierine secondo il tipo di materiale che sono tagliati e del prodotto finale che è fabbricato. Infissi 3 Di un CNC di asse su tre asce separate: ascissa del : Muoversi longitudinalmente o asse y «da sinistra a destra» del : Muovendosi lateralmente o «anteriore--indietro» all'Z-asse del : Muoversi verticalmente o i centri di lavorazione di verticale «variabile» di CNC può comprendere un asse supplementare per fare le applicazioni specifiche di taglio. Le tavole rotanti sono comuni come quarto asse sui mulini. Possono variare nelle capacità di peso e di dimensione e possono avere una configurazione orizzontale o verticale. Sono generalmente un'adjunta ad un mulino standard di 3 assi. Il mulino dovrà avere una quarta interfaccia adeguata di asse (generalmente una quarti carta di asse, azionamento e controllo di CNC) per accettare una quarta tavola rotante di asse. Le Tabelle dell'orecchione possono anche essere un'adjunta ad un mulino verticale di CNC. Una tavola dell'orecchione aggiunge un quarto e quinto asse ad un mulino standard comprendendo un Un-asse (che gira intorno all'ascissa) come pure corrente alternata - asse (che gira intorno all'asse di Z).
Vantaggi del prodotto

I vantaggi del centro di lavorazione

Caratteristiche: Le grandi parti principali della macchina: la base, la tavola di lavoro, la colonna, la sella del letto e la testa motrice sono fatte della sabbia di alta qualità della resina, il ghisa di alta qualità ad alta resistenza, processo completo di trattamento termico per eliminare la tensione residua ed abbastanza ribsto rinforzante assicurare al tutto la macchina ha la forza sufficiente, la rigidità ed alta stabilità; Adottando la ferrovia di guida lineare resistente originale di Taiwan, ha la forte rigidità e buona precisione dinamica; La trasmissione giroscopica adotta la doppia vite stridente Taiwan-fatta della palla del dado, che ha la struttura compatta, il movimento stabile e alta precisione; Il fuso di Taiwan altamente rigido è lubrificato con grasso per fornire la lubrificazione andreliable costante dei cuscinetti del fuso; La base adotta una grande struttura del vassoio dell'acqua per fondere, che ha buon waterproofperformance
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 2
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 3



Rilevazione della macchina
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 4
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 5
Esempio di applicazione

Nel passato, la produzione delle muffe era principalmente manuale ed era necessario da usare il gesso per fare un modello e poi per usare una billetta per fare un modello. Aereo e frantumarlo con una piallatrice e poi utilizzare una mano o una macchina per incidere per scolpire la forma della muffa del prodotto dal modello. Il tutto che elabora il processo richiede le elevate specializzazioni del padrone d'elaborazione ed è abbastanza che richiede tempo. Il centro di lavorazione può realizzare vari processi contemporaneamente e l'efficienza d'elaborazione è ineguagliata tramite le operazioni manuali. Prima dell'elaborazione, il computer di uso per progettare i grafici, simulare e provare se il pezzo in lavorazione elaborato soddisfa le richieste e regola la provetta a tempo, che notevolmente migliora il tasso di tolleranza ai guasti e riduce il tasso di errore. Può essere detto che il centro di lavorazione è l'attrezzatura meccanica più adatta per l'elaborazione della muffa.

Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 6
Packaging&Shipping
Macchina verticale VMC1160 del mulino di CNC di grande asse universale del centro di lavorazione 5 7
1. Pacchetto esterno: Cassa marina standard del compensato dell'esportazione.
2. Pacchetto interno: Film e film plastico elastici per umidità. Possiamo
pacchetto secondo le vostre richieste. Dettaglio di consegna: Spedito in 15-30 giorni lavorativi dopo il pagamento.
