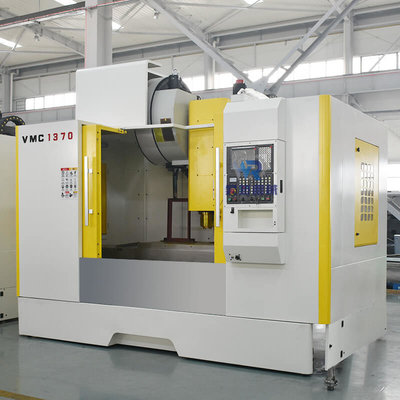

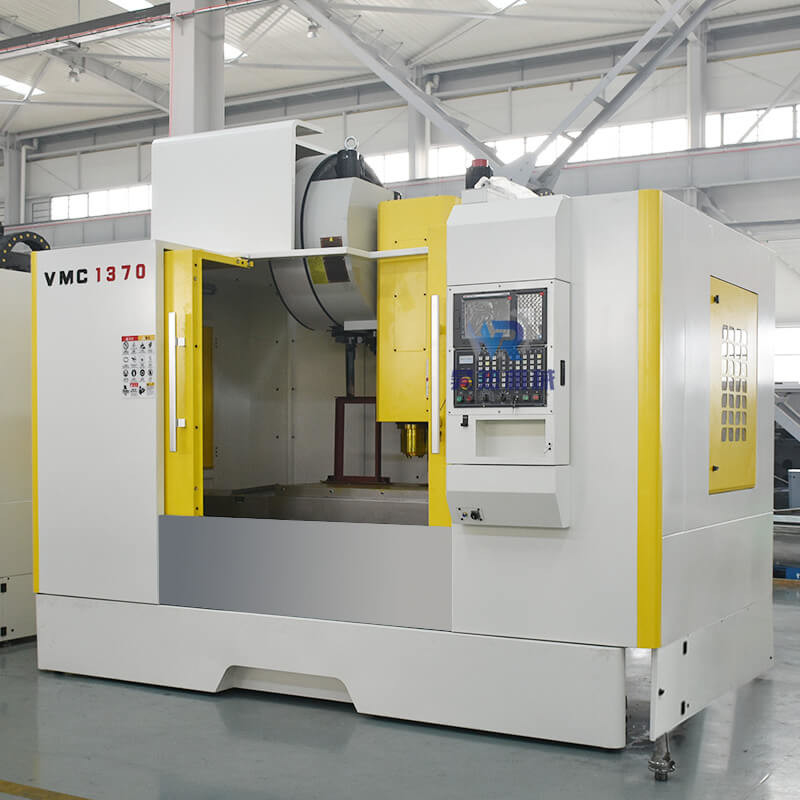

Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3

Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3
Vmc1370 3 Axis CNC Vertical Milling Center Machine VMC
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3

Grande immagine :  Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3

Dettagli:
Luogo di origine: La Cina
Marca: HR
Certificazione: CE ISO
Numero di modello: vmc 1370
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 26700$-32000$ per one set
Imballaggi particolari: pacchetto di legno
Tempi di consegna: Dopo 15-30 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Garanzia commerciale
Capacità di alimentazione: 200 ad un mese
Contatto

Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3

descrizione
Nome: vmc1370 Centro di lavoro verticale CNC a 3 assi Macchina VMC a 3 assi Numero delle asce: 3
Capacità lavorante: A uso medio Gamma di velocità di rotazione del mandrino (r.p.m): 8000 - 12000
No. dei fusi: Singolo Conicità del fuso: BT40
Precisione di posizionamento (millimetri): ±0.005 Ripetibilità (X/Y/Z) (millimetri): ±0.002
Evidenziare:

Centro di macinazione verticale Vmc1370

,

VMC centro di macinazione verticale di CNC

,

VMC verticale che macina macchina concentrare

 Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3

Prodotto Paramenters
Modello
VMC650
VMC840
VMC850
VMC855
VMC966 I
VMC1050
Dimensione della Tabella (millimetri)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
Carico permissibile di massimo (chilogrammi)
400
300
500
500
600
500
Colpo dell'ascissa (millimetri)
650
800
800
800
900
1000
Viaggio dell'asse y (millimetri)
400
400
500
550
600
500
viaggio di Z-asse (millimetri)
550
550
500
550
600
550
T-scanalatura
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
centro del fuso alla superficie della guida di Z-asse (millimetri)
485
445
552
590
663
) 575
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)
100-650
100-650
110-610
120-670
100-700
100-650
Foro conico del fuso
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
Velocità di rotazione del mandrino (r/min)
8000
8000
8000
8000
8000
8000
Movimento rapido di X/Y/Z (m/min)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
Peso della macchina (chilogrammi)
3800
3200
5300
5500
5600
5500

Modello
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
Dimensione della Tabella (millimetri)
1200x600
1200x600
1200x600
1300×650
1400x700
1700X800
1600*800
Carico permissibile di massimo (chilogrammi)
800
800
800
1000
1000
1500
1500
Colpo dell'ascissa (millimetri)
1100
1100
1200
1200
1300
1500
1600
Viaggio dell'asse y (millimetri)
600
650
650
700
700
800
900
viaggio di Z-asse (millimetri)
600
650
650
750
750
700
700
T-scanalatura
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
centro del fuso alla superficie della guida di Z-asse (millimetri)
650
710
710
785
713
855
936
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
Foro conico del fuso
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
Velocità di rotazione del mandrino (r/min)
8000
8000
8000
8000
8000
6000
10000
Movimento rapido di X/Y/Z (m/min)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
Peso della macchina (chilogrammi)
6500
6800
7000
7500
8000
12000
12000


Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 0
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 1
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 2
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 3




Descrizione di prodotto
Lavorare verticale è stato intorno nella sua forma più fondamentale per più di 150 anni. Tuttavia, è ancora una di più nuove forme di tecnologia lavorante (che gira/torni è il più vecchio). Il processo «di macinazione» comporta una taglierina girante, o punta di perforazione e una tavola di lavoro mobile, a cui il pezzo in lavorazione è affigguto. La taglierina è attaccata a ed è girata in un alloggio chiamato «il fuso.» Con l'acutezza dello strumento e della forza della tavola che spinge il materiale nella taglierina, i rendimenti materiali ed è tagliato o raso via come desiderati. L'asse di forza può essere (si è riferito a come l'Z-asse) sinistro up/down/destra (citata come l'ascissa), o parte anteriore alla parte posteriore (citata come l'asse y).
I centri di lavorazione verticali di CNC possono comprendere un asse supplementare per fare le applicazioni taglienti specifiche. Le tavole rotanti sono comuni come quarto asse sui mulini. Possono variare nelle capacità di peso e di dimensione e possono avere una configurazione orizzontale o verticale. Sono generalmente un'adjunta ad un mulino standard di 3 assi. Il mulino dovrà avere una quarta interfaccia adeguata di asse (generalmente una quarti carta di asse, azionamento e controllo di CNC) per accettare una quarta tavola rotante di asse. Le Tabelle dell'orecchione possono anche essere un'adjunta ad un mulino verticale di CNC. Una tavola dell'orecchione aggiunge un quarto e quinto asse ad un mulino standard comprendendo un Un-asse (che gira intorno all'ascissa) come pure corrente alternata - asse (che gira intorno all'asse di Z).
Applicazione:
Questo VMC è adatto ad elaborazione meccanica ed a fabbricazione della muffa. E può adattarsi all'elaborazione
requisito dal lavorare approssimativo da finire di lavorare. Può anche finire molte procedure di lavoro come la macinazione, la perforazione, la spillatura, l'alesaggio, ecc.
Vantaggi del prodotto

I vantaggi del centro di lavorazione

1. Le parti principali della macchina utensile nel centro di lavorazione sono ottimizzate da analisi agli'elementi finiti. Il ghisa principale è fatto di ghisa ad alta resistenza con la costruzione metallica stabile. 2. la base del corpo di macchina del centro di lavorazione, il blocchetto dello scorrevole, il banco da lavoro, la colonna, la scatola del fuso ed altre parti principali del fondamento adottano l'alta struttura rigida del ghisa, struttura grafica del metallo stabile, distribuita nel rinforzo della struttura di rete interna, per assicurare l'alta rigidità e la prestazione di piegamento di assorbimento di scossa e della resistenza delle parti del fondamento; Le parti di base sono fatte della sabbia della resina e sono trattate sabbiando, la tempera e la vibrazione efficacemente per assicurare la stabilità dell'accuratezza della macchina nell'uso a lungo termine e per fornire una garanzia per la stabilità della prestazione della macchina. 3. La macchina di centro di lavorazione ha a forma di una cavalca la struttura, che è ottimizzata per riduzione di diametro TRIDIMENSIONALE, riducendo la vibrazione della macchina utensile durante il forte taglio e rendendo la macchina utensile più rigida. 4. alta velocità del centro di lavorazione ed unità alta del fuso di rigidità combinate con il servo motore mandrino; X/Y/Z adotta il servomotore di alta coppia di torsione. X/Y/Z adotta la vite ad alta resistenza di alta precisione della palla di Taiwan con il cuscinetto giapponese di NSK e l'alta precisione ha importato la chiusura. La ferrovia di guida a tre corsie di X/Y/Z adotta la progettazione dei binari dura, superficie fissa adotta la frequenza ultraelevata che estigue il processo dopo la molatura di precisione; Il piano di scorrimento è fatto di materiale diresistenza ad alta resistenza con nastro adesivo di plastica. Ferrovia di guida di direzione di Y per progettazione dei binari quattro (ferrovia di guida ausiliaria compresa) notevolmente aumentare la rigidità e la forza della macchina utensile.
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 4
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 5
Rilevazione della macchina
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 6
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 7
Esempio di applicazione
Questo VMC è adatto ad elaborazione meccanica ed a fabbricazione della muffa. E può adattarsi all'elaborazione
requisito dal lavorare approssimativo da finire di lavorare. Può anche finire molte procedure di lavoro come la macinazione, la perforazione
, spillare, alesaggio, ecc.
Macchina concentrare di macinazione verticale VMC di CNC di asse Vmc1370 3 8
