Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi

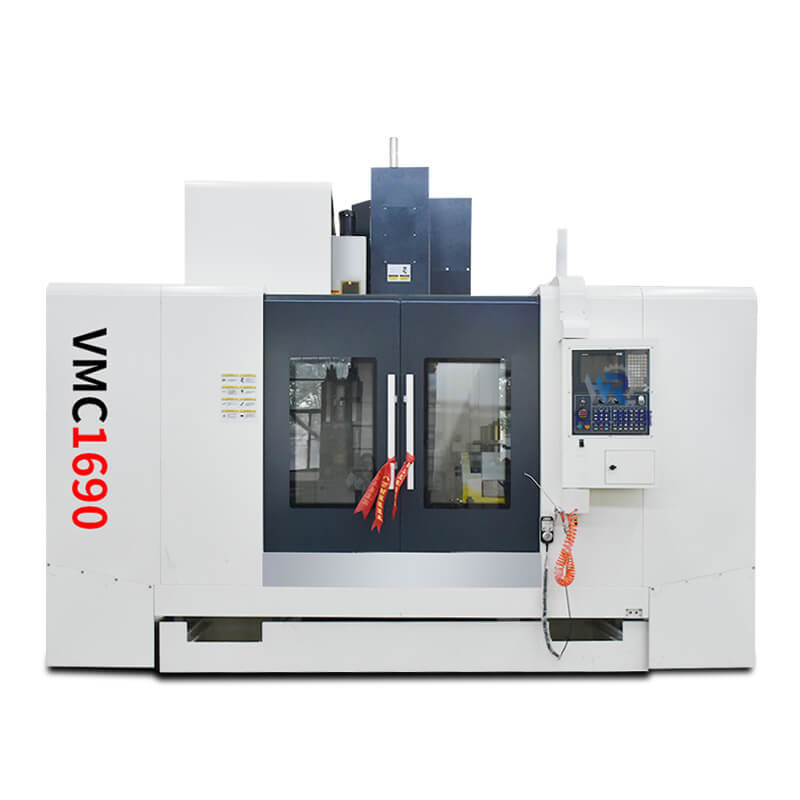

Grande immagine : Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi

Dettagli:

Luogo di origine:	La Cina
Marca:	HR
Certificazione:	CE ISO
Numero di modello:	Vmc1690

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	26700$-32000$ per one set
Imballaggi particolari:	pacchetto di legno
Tempi di consegna:	Dopo 15-30 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, Garanzia commerciale
Capacità di alimentazione:	200 ad un mese

Contatto

Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi

descrizione

Tipo:	Verticale	Numero delle asce:	5
Capacità lavorante:	Resistente	Viaggio della Tabella (x) (millimetri):	1600
Viaggio della Tabella (z) (millimetri):	700	Ripetibilità (X/Y/Z) (millimetri):	0,005
Scanalatura a T (mm):	22-7-110	Massimo velocità del mandrino (rpm:	12000
Evidenziare:	Fresatrice di CNC di 5 assi VMC , Fresatrice di CNC di precisione VMC , 5 asse cmc e vmc macchine

Lavorare verticale è stato intorno nella sua forma più fondamentale per più di 150 anni. Tuttavia, è ancora una di più nuove forme di tecnologia lavorante (che gira/torni è il più vecchio). Il processo «di macinazione» comporta una taglierina girante, o punta di perforazione e una tavola di lavoro mobile, a cui il pezzo in lavorazione è affigguto. La taglierina è attaccata a ed è girata in un alloggio chiamato «il fuso.» Con l'acutezza dello strumento e della forza della tavola che spinge il materiale nella taglierina, i rendimenti materiali ed è tagliato o raso via come desiderati. L'asse di forza può essere (si è riferito a come l'Z-asse) sinistro up/down/destra (citata come l'ascissa), o parte anteriore alla parte posteriore (citata come l'asse y).

Descrizione di prodotto

Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi 0

Prodotto Paramenters

Modello	VMC650	VMC840	VMC850	VMC855	VMC966 I	VMC1050
Dimensione della Tabella (millimetri)	1000x400	1000x400	1000x500	1000x550	1100x550	1200x420
Carico permissibile di massimo (chilogrammi)	400	300	500	500	600	500
Colpo dell'ascissa (millimetri)	650	800	800	800	900	1000
Viaggio dell'asse y (millimetri)	400	400	500	550	600	500
viaggio di Z-asse (millimetri)	550	550	500	550	600	550
T-scanalatura	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100	5-18-100
centro del fuso alla superficie della guida di Z-asse (millimetri)	485	445	552	590	663	) 575
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)	100-650	100-650	110-610	120-670	100-700	100-650
Foro conico del fuso	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150	BT40-150
Velocità di rotazione del mandrino (r/min)	8000	8000	8000	8000	8000	8000
Movimento rapido di X/Y/Z (m/min)	48/48/48	30/30/18	48/48/48	48/48/48	48/48/48	18/18/18
Peso della macchina (chilogrammi)	3800	3200	5300	5500	5600	5500

Modello	VMC1160	VMC1165	VMC1265	VMC1270	VMC1370	VMC1580	Vmc1690
Dimensione della Tabella (millimetri)	1200x600	1200x600	1200x600	1300×650	1400x700	1700X800	1600*800
Carico permissibile di massimo (chilogrammi)	800	800	800	1000	1000	1500	1500
Colpo dell'ascissa (millimetri)	1100	1100	1200	1200	1300	1500	1600
Viaggio dell'asse y (millimetri)	600	650	650	700	700	800	900
viaggio di Z-asse (millimetri)	600	650	650	750	750	700	700
T-scanalatura	5-18x100	5-18-100	5-18-100	5-18-120	5-18-130	5-22-135	7-22-110
centro del fuso alla superficie della guida di Z-asse (millimetri)	650	710	710	785	713	855	936
fronte dell'estremità del fuso alla tavola di lavoro (millimetri)	120-720	120-720	120-770	120-850	120-870	160-860	150-850
Foro conico del fuso	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155	BT50-190
Velocità di rotazione del mandrino (r/min)	8000	8000	8000	8000	8000	6000	10000
Movimento rapido di X/Y/Z (m/min)	36/36/24	36/36/36	36/36/36	24/24/24	24/24/24	24/24/18	15/15/12
Peso della macchina (chilogrammi)	6500	6800	7000	7500	8000	12000	12000

Vantaggi del prodotto

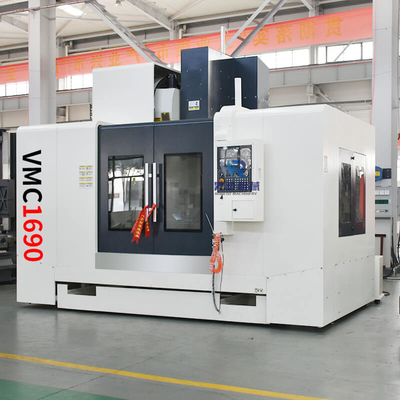

Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi 2

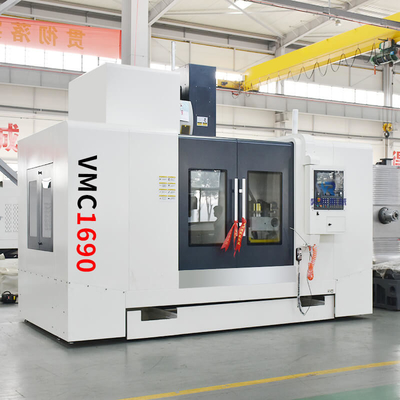

Centro Vmc1690 della fresatrice di CNC di alta precisione VMC di 5 assi 3

I vantaggi del centro di lavorazione

1. Le parti principali della macchina utensile nel centro di lavorazione sono ottimizzate da analisi agli'elementi finiti. Il ghisa principale è fatto di ghisa ad alta resistenza con la costruzione metallica stabile. 2. la base del corpo di macchina del centro di lavorazione, il blocchetto dello scorrevole, il banco da lavoro, la colonna, la scatola del fuso ed altre parti principali del fondamento adottano l'alta struttura rigida del ghisa, struttura grafica del metallo stabile, distribuita nel rinforzo della struttura di rete interna, per assicurare l'alta rigidità e la prestazione di piegamento di assorbimento di scossa e della resistenza delle parti del fondamento; Le parti di base sono fatte della sabbia della resina e sono trattate sabbiando, la tempera e la vibrazione efficacemente per assicurare la stabilità dell'accuratezza della macchina nell'uso a lungo termine e per fornire una garanzia per la stabilità della prestazione della macchina. 3. La macchina di centro di lavorazione ha a forma di una cavalca la struttura, che è ottimizzata per riduzione di diametro TRIDIMENSIONALE, riducendo la vibrazione della macchina utensile durante il forte taglio e rendendo la macchina utensile più rigida. 4. alta velocità del centro di lavorazione ed unità alta del fuso di rigidità combinate con il servo motore mandrino; X/Y/Z adotta il servomotore di alta coppia di torsione. X/Y/Z adotta la vite ad alta resistenza di alta precisione della palla di Taiwan con il cuscinetto giapponese di NSK e l'alta precisione ha importato la chiusura. La ferrovia di guida a tre corsie di X/Y/Z adotta la progettazione dei binari dura, superficie fissa adotta la frequenza ultraelevata che estigue il processo dopo la molatura di precisione; Il piano di scorrimento è fatto di materiale diresistenza ad alta resistenza con nastro adesivo di plastica. Ferrovia di guida di direzione di Y per progettazione dei binari quattro (ferrovia di guida ausiliaria compresa) notevolmente aumentare la rigidità e la forza della macchina utensile

Rilevazione della macchina

Esempio di applicazione

Questo VMC è adatto ad elaborazione meccanica ed a fabbricazione della muffa. E può adattarsi all'elaborazione
requisito dal lavorare approssimativo da finire di lavorare. Può anche finire molte procedure di lavoro come la macinazione, la perforazione
, spillare, alesaggio, ecc.

Packaging&Shipping

1. Pacchetto esterno: Cassa marina standard del compensato dell'esportazione.

2. Pacchetto interno: Film e film plastico elastici per umidità. Possiamo
pacchetto secondo le vostre richieste. Dettaglio di consegna: Spedito in 15-30 giorni lavorativi dopo il pagamento.
